Benefits and Key Features

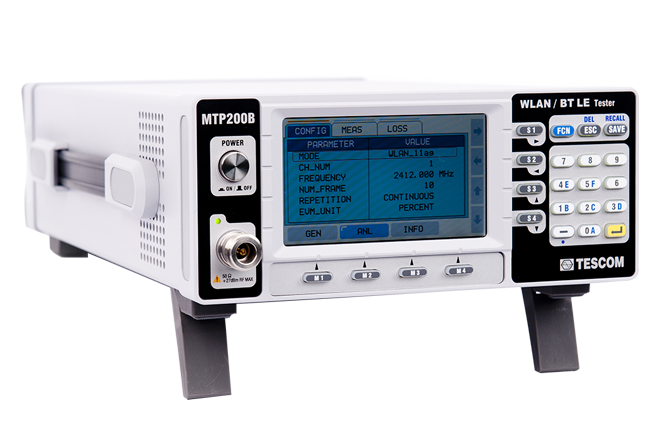

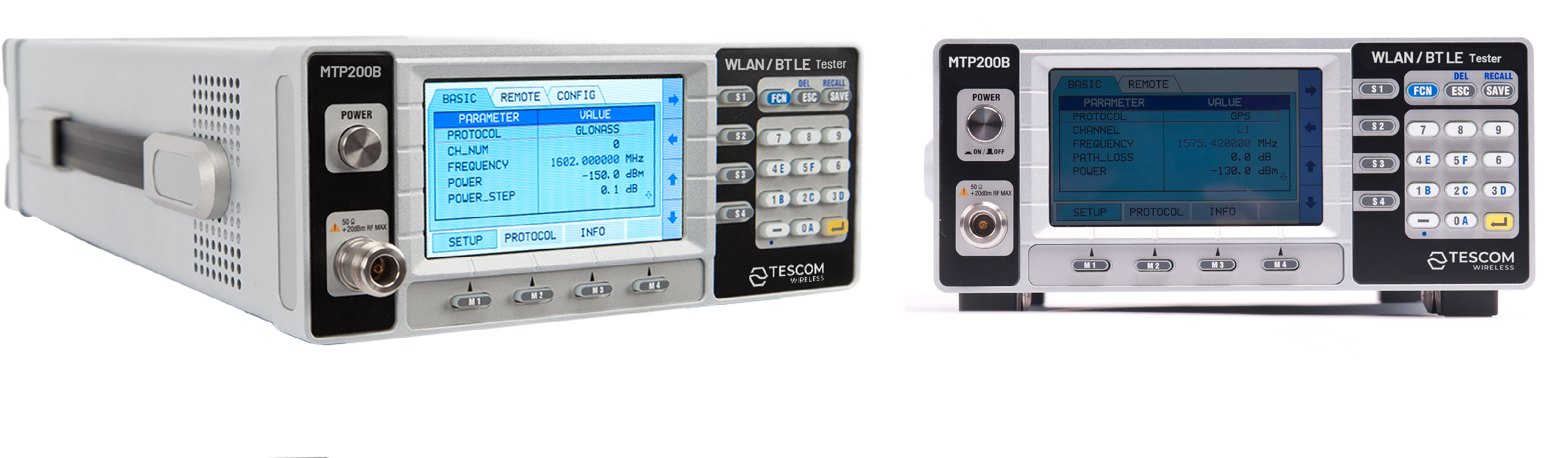

• Tescom의 MTP200B는 Non-Signaling test 기반의 WLAN 또는 BT LE(Low Energy) 테스터 입니다. MTP200B는 Signal Generator 와 Signal Analyzer가 통합된 장비로, WLAN 및 BT LE 파형을 발생하고, 분석하기에 매우 효과적이고 안정적인 성능을 가지고 있습니다. 스마트폰과 같이 WLAN 및 BT LE 기능이 탑재된 제품의 RF성능을 테스트하는 대량 생산 공정에서 사용하기에 적합한 장비이며, 설치 및 운용이 간단하여 저비용으로 최상의 효율을 기대할 수 있는 장비입니다.

• Signal Generator 와 Signal Analyzer가 하나의 장비에 통합
• WLAN 파형 생성 및 분석
• BT LE 파형 생성 및 분석
• 원격 제어 프로그램을 통한 BT LE Direct Test
• Waveform Creator를 이용하여 다양한 WLAN 테스트 파일 생성
• CW Mode 지원

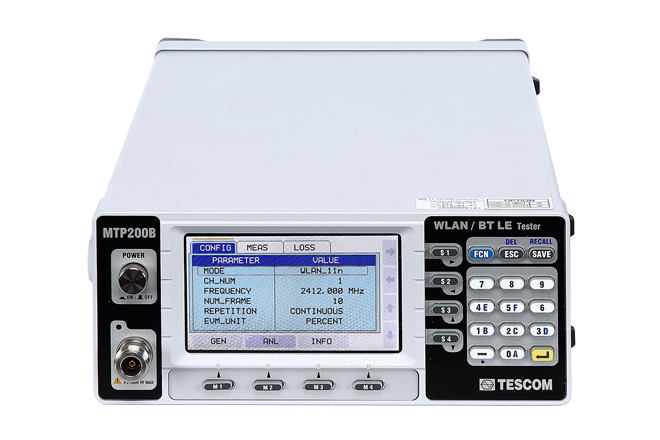

• Color LCD를 통해 측정 결과를 확인
• PC없이 전면 키 패드를 통한 간편한 조작
• USB Port(USB To Serial) 및 GPIB를 통한 원격 제어
• USB Port(USB To Serial)를 통한 쉬운 Firmware 업그레이드
• Half Rack/2U의 작은 크기와 무게

WLAN Test System

• MTP200B의 WLAN Test System 에서는 Analyzer (ANL) 모드와 Generator (GEN) 모드를 제공하고 있으며 WLAN IEEE 802.11 a/g/n 표준을 지원하고 있습니다.

WLAN Analyzer

• WLAN 단말기가 송신하는 신호에 대하여 MTP200B의 WLAN Analyzer는 Power, RMS EVM, Frequency Error, Clock Error 측정이 가능하며, 별도의 PC 연결 필요 없이 LCD를 통해 측정 결과를 바로 확인할 수 있습니다.



WLAN Generator

• MTP200B의 Generator 에서는 사용자 정의의 WLAN 신호를 단말기로 송신하고, 단말기에서는 계측기가 보낸 WLAN 신호를 정상 수신하는지를 확인하여, 단말기의 수신 성능을 측정 할 수 있습니다. MTP200B는 최대 40개의 사용자 정의 WLAN 신호를 저장할 수 있으며, 저장된 파일에 대한 정보를 GUI에서 바로 확인 할 수 있습니다.



Waveform Creator

• 별도로 제공되는 PC 프로그램 Waveform Creator에서는 WLAN IEEE 802.11 a/g/n 프로토콜에 관련된 파라미터를 직접 편집하여 사용자 정의의 다양한 WLAN 측정용 시험 신호 파일을 생성할 수 있으며, 생성된 WLAN 시험 신호 파일을 간단하게 장비에 다운로드 시킬 수 있습니다.

BT LE Test System

• MTP200B의 BT LE Test System 에서는 BT LE 시험 규격에 정의 되어 있는 Non-Signaling Test 기반의 BT LE RF Test Case를 제공하고 있습니다.
  또한 Advertising 테스트 모드를 지원하고 있어 별도의 테스트 모드가 없어도 완제품 상태에서 BT LE 단말기의 간단한 RF 특성을 확인 할 수 있습니다. 또한 MTP200B의 원격 제어 프로그램을 이용하면 BT LE Direct 테스트도 가능하며 RF Test Case 일괄 자동 측정 기능 및 측정 결과에 대해서 Pass/Fail 판정을 지원하기 때문에 생산 라인에서 사용 할 수 있습니다.

BT LE Analyzer

• MTP200B의 BT LE Analyzer에서는 BT LE 단말기가 송신하는 신호를 분석하여 BT LE Transmitter Test Case에 정의된 Output power, Modulation characteristics, Carrier frequency offset and drift를 측정할 수 있습니다. 또한 Advertising 테스트 모드에서는 Power, Modulation, Initial carrier frequency offset을 동시에 테스트 할 수 있는 기능을 제공하고 있어 간단하게 단말기의 RF 성능이 시험 규격에 적합한 지를 판별할 수 있습니다.


• MTP200B에서 측정 가능한 BT LE Transmitter Test (TRM-LE)
  • Output power (TRM-LE/CA/01/C)
  • Modulation charactreristics (TRM-LE/CA/05/C)
  • Carrier frequency offset and drift (TRM-LE/CA/06/C)
  • Output power + Modulation characteristics + Initial carrier frequency tolerance (at Advertising test mode)

BT LE Generator

• MTP200B의 Generator에서는 BT LE 시험규격에 정의 되어 있는 BT LE 신호를 생성한 다음 송신 출력을 조절하여 단말기로 BT LE 신호를 송신 할 수 있습니다. 단말기에서는 계측기가 보낸 BT LE 신호를 정상 수신하는 지를 확인하여 단말기의 수신감도를 측정 할 수 있습니다.

• MTP200B에서 측정 가능한 BT LE Receiver Test (RCV-LE)
  • Receiver sensitivity (RCV-LE/CA/01/C)
  • Maximum input signal level (RCV-LE/CA/06/C)

Remote Control Interface

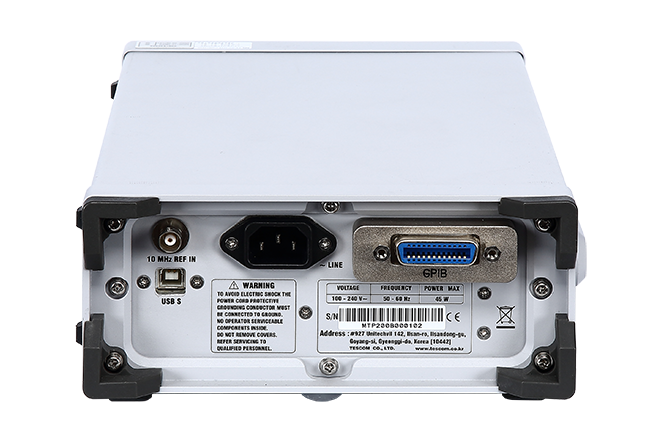

• MTP200B는 USB to Serial 인터페이스를 내장하고 있어 RS-232C 인터페이스가 없는 PC에서도 USB를 통해 원격으로 장비를 제어 할 수 있으며 GPIB 인터페이스를 통해서도 장비를 제어할 수 있습니다. 장비와 함께 제공되는 명령어를 사용하여 장비의 모든 기능을 동작시킬 수 있으며 이를 통해 대량 생산을 위한 자동화 프로그램을 만들 수 있습니다.

WLAN & BT LE 통합 자동화 프로그램

• WLAN 및 BT LE 원격 제어 프로그램을 이용하면 측정을 보다 편리하고 간편하게 할 수 있습니다.
  • WLAN 및 BT LE RF Test Case 일괄 자동 측정 기능
  • DUT 및 Chipset 컨트롤 지원
  • 사용자 요건에 따라 측정 기준과 조건을 손쉽게 변경 가능
  • 테스트 결과 값 표시 및 엑셀 파일 저장 기능


Firmware 업그레이드

• MTP200B는 간단한 업그레이드 프로그램을 이용하여 PC를 통해 빠르고 편리하게 Firmware를 업그레이드 할 수 있습니다.

생산라인에 필요한 Total Solution 지원

• TESCOM은 전파 차폐를 위한 다양한 Shield Box, 무선 시험 측정을 위한 TEM Cell 및 Antenna Coupler, 생산 자동화를 위한 측정 프로그램까지 제품 생산에 필요한 Total slolution을 제안하여 복잡하고 어려운 측정 시스템의 고민을 해결할 수 있도록 지원해 드립니다.
