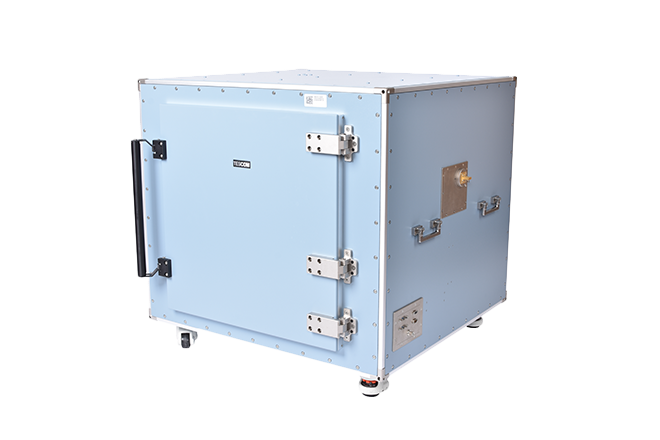

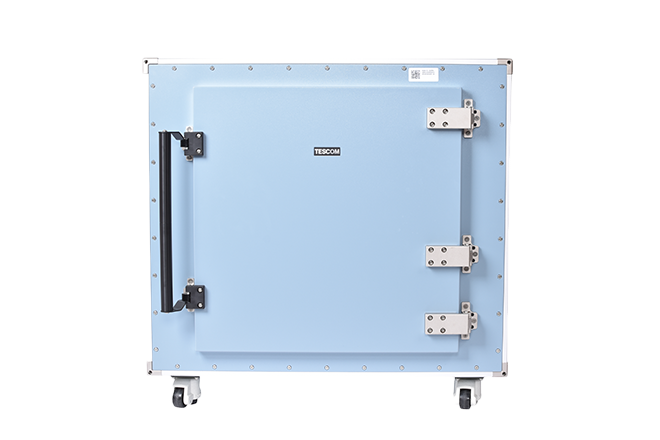

TC-5570PM

TC-5570PM

OTA mini chamber
TC-5570PM은 18GHz ~ 67GHz 주파수 범위 사양의 미니 OTA 챔버로 mmWave 대역폭 내에서 5G 장치 안테나의 OTA 테스트를 위해 설계되었습니다. 챔버에는 mmWave 대역에 최적화된 흡수기가 장착되어 있습니다. 다양한 테스트 환경에 맞게 사용자 지정 가능한 I/O 인터페이스 옵션과 사전 구축된 I/O 인터페이스 옵션을 모두 갖추고 있습니다.

견적 요청

Features

  • Millimeter wave 대역에서 DUT의 안테나 OTA 테스트를 위해 특별히 설계된 소형 챔버
    • Millimeter wave 대역에서 최적화된 흡수체 적용으로 OTA 테스트 환경 제공
    • Chamber 사용 주파수 대역: 18 GHz ~ 67 GHz
    • 차폐성능 : > 60 dB이상
    • 이동이 가능한 휠 장착

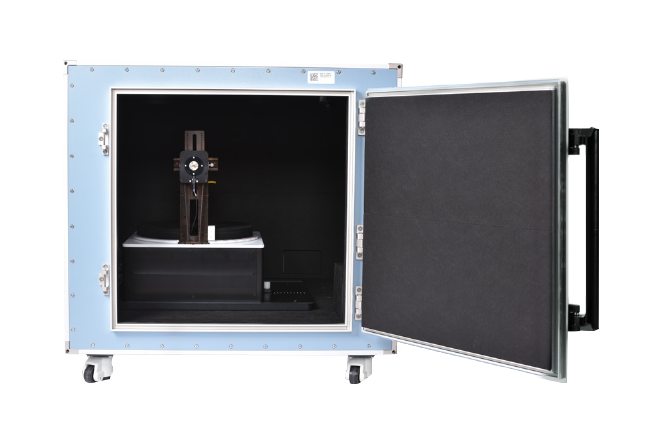

  • 3D 방사 패턴 측정을 위한 로테이터 장착
    • 2축 회전 시스템

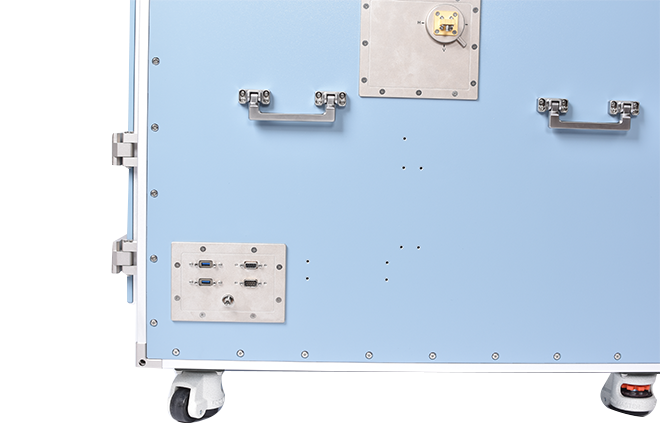

    • 슬립링 및 RF Thru connector를 이용해 기구적으로 케이블 꼬임 방지 설계
    • 내부 DUT Holder 및 TEST Antenna Customize 가능
    • DUT와 TEST 안테나간 거리 조절 가능
  • 이중 극성 안테나(Quad Ridged Horn Antenna)를 장착: 18 GHz ~ 40 GHz
    • Module형식으로 안테나 교체가능
    • Passive 및 안테나 성능 테스트
